渦街流量計運行原理
分類：技術文章 發布時間：2011-10-14 17:12:06

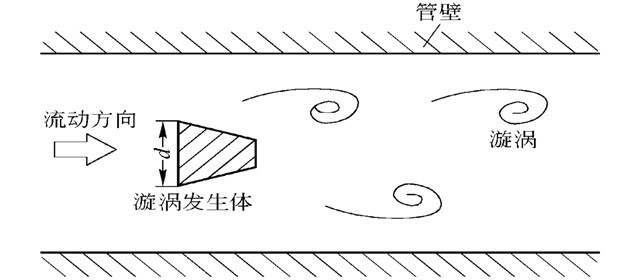

渦街流量計運行原理 流體在流動過程中， 壓力變送器 遇到障礙物必然產生回流而形成旋渦。 超聲波流量計 在流體中垂直插入一根圓柱體(或三角柱體、方柱體等)作為旋渦發生體，流體流過柱體，當流速度高于一定值時，在柱體兩側就會產生兩排交替出現的的旋渦列，
渦街流量計運行原理流體在流動過程中，壓力變送器遇到障礙物必然產生回流而形成旋渦。超聲波流量計在流體中垂直插入一根圓柱體(或三角柱體、方柱體等)作為旋渦發生體，流體流過柱體，當流速度高于一定值時，在柱體兩側就會產生兩排交替出現的的旋渦列，稱為卡門渦街，簡稱渦街。當管道內徑和圓柱體的幾何尺寸確定后，單列旋渦產生的頻率f與流體體積流量成正比。故通過測量旋渦即可測得流量。
根據卡門渦街形成原理，音叉物位開關單列旋渦產生的頻率f為：
式中，V1、V—分別為圓柱體兩側的流體速度和管道流體的平均流速，m/s；
d — 圓柱體直徑，m；
m— 流速比，m＝V / V1；
St —斯特勞爾數，在ReD＝5×102~15×104范圍內，St≈常數；
設管道直徑為D，管道截面積為A0，令β= d/D，當β≤0.35時，m=(1-1.27β)，則流體的體積流量Q為:
當管道內徑和圓柱體的幾何尺寸確定后，導波雷達物位計體積流量只與渦街產生的頻率成正比，而與流體的物理性質(溫度、壓力、密度、成分等)無關，于是得：
Q=Kf
如采用三角柱體作為旋渦發生體，其迎流面的邊長或寬度為d，流體的體積流量Q為：
