光纖渦輪流量計
分類：技術文章 發布時間：2011-10-13 13:55:26

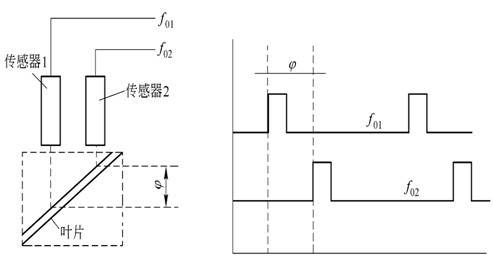

光纖渦輪流量計 兩個反射型光纖傳感器被并列裝配在 渦輪流量計 上，這兩個傳感器可檢測同一渦輪葉片不同位置的反射信號fo1與fo2，這兩個傳感器信號與流體流量成正比(fo1=KQ，fo2=KQ)，互不干擾，相位差為j，如圖所示。通過檢測電路得到流體流量，且可實現雙
光纖渦輪流量計兩個反射型光纖傳感器被并列裝配在渦輪流量計上，這兩個傳感器可檢測同一渦輪葉片不同位置的反射信號fo1與fo2，這兩個傳感器信號與流體流量成正比(fo1=KQ，fo2=KQ)，互不干擾，相位差為j，如圖所示。通過檢測電路得到流體流量，且可實現雙向測量。

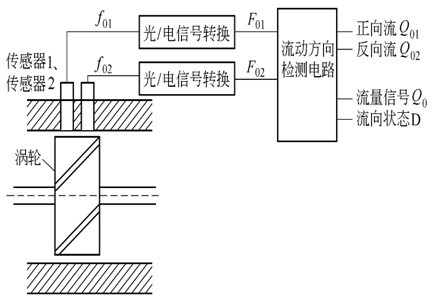

雙向流量測量原理及輸出信號
