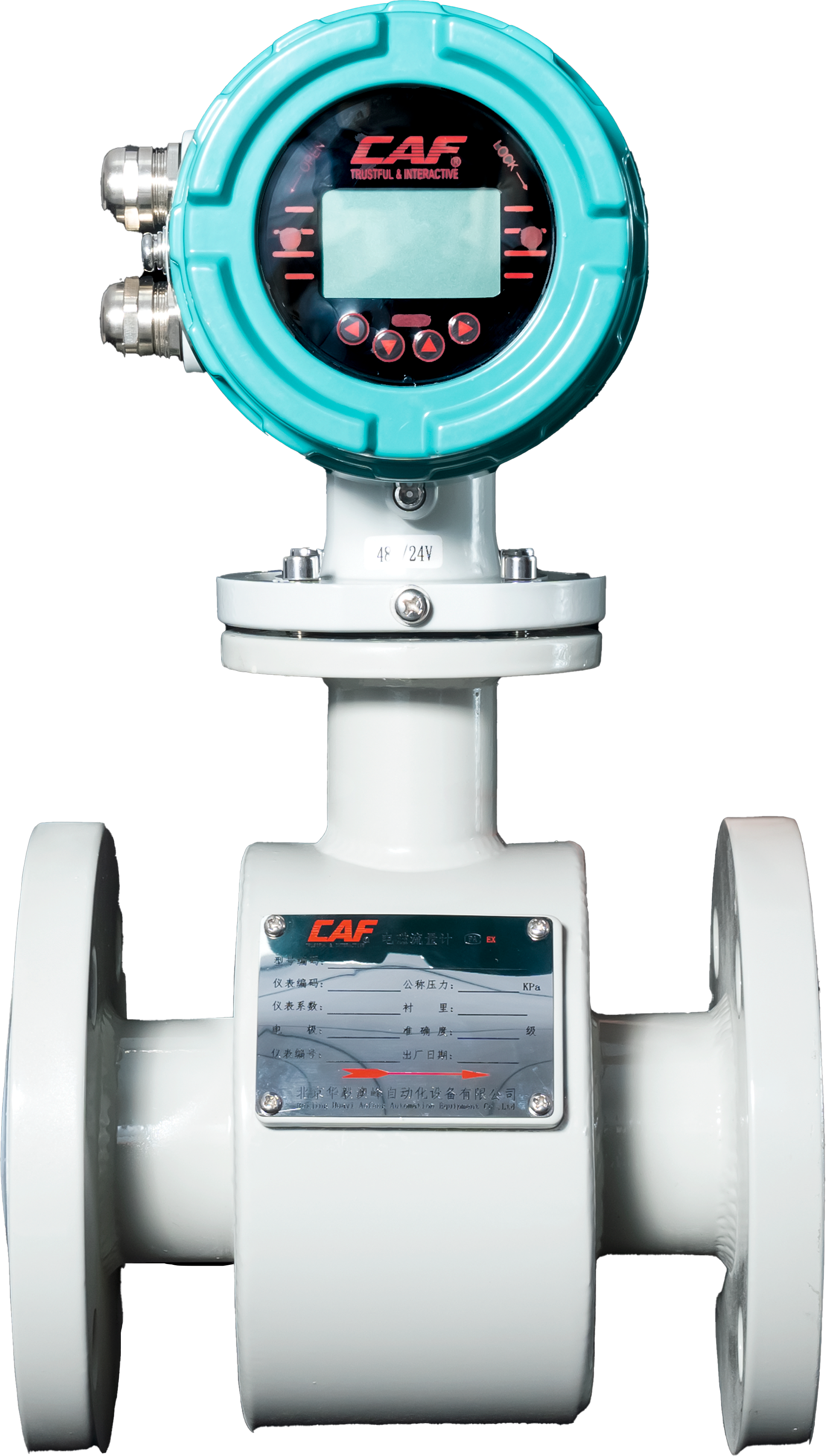

LD電磁流量計
- 型號:
- LD
- 品牌:
- CAF
- 供貨期:
- 七個工作日
- 保質期:
- 一年
- 下載:
- 選型樣本 使用說明書 質量反饋單
- 簡介:
- LD電磁流量計,適用介質:任何導電液體 不適用介質:不導電液體、氣體、蒸汽 負壓管道無法使用 極強的抗腐蝕能力,幾乎可測任何導電液體 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響 抗干擾力強,
適用介質:任何導電液體
不適用介質:不導電液體、氣體、蒸汽
負壓管道無法使用
極強的抗腐蝕能力,幾乎可測任何導電液體
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
抗干擾力強,幾乎不受外界干擾
儀表內部無任何阻流部件,無壓損,屬于節能型儀表
直管段要求低,可在線標定
具有自檢和自診斷功能,方便檢修
在現場可根據用戶實際需要在線修改量
儀表型號 |
LD型(執行標準:JB/T9248-1999) |
精度等級 |
1級或0.5級 |
介質電導率 |
>5μs/cm |
可測最低流速 |
0.1米/秒 |
可測最高流速 |
15米/秒 |
量程比 |
1:20,可按客戶要求訂制 |
顯示器 |
標配 |
信號輸出 |
脈沖/4-20mA(負載電阻0-750Ω) |
供電電源 |
220VAC,允差15%或+24VDC,紋波≤5% |
通訊接口 |
可選RS485 |
通訊協議 |
MODBUS、HART、Profibus等 |
測量管體(襯里)材質 |
氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料 |
測量元件(電極)材質 |
316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等 |
防爆等級 |
Exd[ia]qIICT5 |
防護等級 |
IP65,可選IP68 |
整機功耗 |
<15W |
儀表通經 |
DN6-DN2000 |
安裝方式 |
法蘭安裝,可選法蘭夾持、螺紋連接 |
公稱壓力 |
1.6MPa或訂制 |
介質溫度 |
<180℃ |
環境溫度 |
-30℃-60℃ |
常用流速-流量對照表 流速(m/s); 流量(m3/h) 口徑 |
|
0.5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
0.14 |
0.28 |
0.57 |
0.85 |
1.1 |
1.4 |
1.7 |
2. |
2.3 |
2.5 |
2.8 |
15 |
0.32 |
0.64 |
1.3 |
1.9 |
2.5 |
3.2 |
3.8 |
4.5 |
5.1 |
5.7 |
6.3 |
20 |
0.57 |
1.1 |
2.3 |
3.4 |
4.5 |
5.7 |
6.8 |
7.9 |
9.0 |
10 |
11 |
25 |
0.88 |
1.8 |
3.5 |
5.3 |
7.1 |
8.8 |
11 |
12 |
14 |
16 |
17.6 |
32 |
1.4 |
2.9 |
5.8 |
8.7 |
12 |
14 |
17 |
20 |
23 |
26 |
28.9 |
40 |
2.3 |
4.5 |
9.0 |
14 |
18 |
23 |
27 |
32 |
36 |
41 |
45.2 |
50 |
3.5 |
7.1 |
14 |
21 |
28 |
35 |
42 |
49 |
57 |
64 |
70 |
65 |
6.0 |
12 |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
107 |
119 |
80 |
9.0 |
18 |
36 |
54 |
72 |
90 |
109 |
127 |
145 |
163 |
180 |
100 |
14 |
28 |
57 |
85 |
113 |
141 |
170 |
198 |
226 |
254 |
282 |
125 |
22 |
44 |
88 |
132 |
177 |
221 |
265 |
309 |
353 |
397 |
441 |
150 |
32 |
64 |
127 |
191 |
254 |
318 |
382 |
445 |
509 |
572 |
636 |
200 |
57 |
113 |
226 |
339 |
452 |
565 |
678 |
791 |
904 |
1017 |
1131 |
250 |
88 |
177 |
353 |
530 |
707 |
883 |
1060 |
1236 |
1413 |
1590 |
1767 |
300 |
127 |
254 |
509 |
763 |
1017 |
1272 |
1526 |
1780 |
2035 |
2289 |
2545 |
350 |
173 |
346 |
692 |
1039 |
1385 |
1731 |
2077 |
2423 |
2769 |
3116 |
3464 |
400 |
226 |
452 |
904 |
1356 |
1809 |
2261 |
2713 |
3165 |
3617 |
4069 |
4523 |
450 |
286 |
572 |
1145 |
1717 |
2289 |
2861 |
3434 |
4006 |
4578 |
5150 |
5725 |
500 |
353 |
707 |
1413 |
2120 |
2826 |
3533 |
4239 |
4946 |
5652 |
6359 |
7069 |
600 |
509 |
1017 |
2035 |
3052 |
4069 |
5087 |
6104 |
7122 |
8139 |
9156 |
10180 |
700 |
692 |
1385 |
2769 |
4154 |
5539 |
6924 |
8308 |
9693 |
11078 |
12463 |
13847 |
800 |
904 |
1809 |
3617 |
5426 |
7235 |
9043 |
10852 |
12660 |
14469 |
16278 |
18086 |
900 |
1145 |
2289 |
4578 |
6867 |
9156 |
11445 |
13734 |
16023 |
18312 |
20602 |
22891 |
1000 |
1413 |
2826 |
5652 |
8478 |
11304 |
14130 |
16956 |
19782 |
22608 |
25434 |
28260 |
1200 |
2035 |
4069 |
8139 |
12208 |
16278 |
20347 |
24417 |
28486 |
32556 |
36625 |
40694 |
1400 |
2769 |
5539 |
11078 |
16617 |
22156 |
27695 |
33234 |
38773 |
44312 |
49851 |
55390 |
1600 |
3617 |
7235 |
14469 |
21704 |
28938 |
36173 |
43407 |
50642 |
57876 |
65111 |
72346 |
1800 |
4578 |
9156 |
18312 |
27469 |
36625 |
45781 |
54937 |
64094 |
73250 |
82406 |
91562 |
2000 |
5652 |
11304 |
22608 |
33912 |
45216 |
56520 |
67824 |
79128 |
90432 |
101736 |
113040 |
石油、化工、紡織、冶金、礦山、輕工、醫藥、電力、環保、市政、食品和科研領域等
